Ik heb om te berekenen wat de ENR van de ruisbron is en om die van de scoop en meters te berekenen een 80MHz filter (low pass) achter de ruisbron gezet. Het filter is zelfbouw en heeft zijn 3dB punt op 80MHz en valt af naar -70dB bij 150MHz. De bandpass ripple is max 0.5dB wat tevens de doorlaatdemping op zijn slechts is. Beste swr 1.01, slechtste 1.84

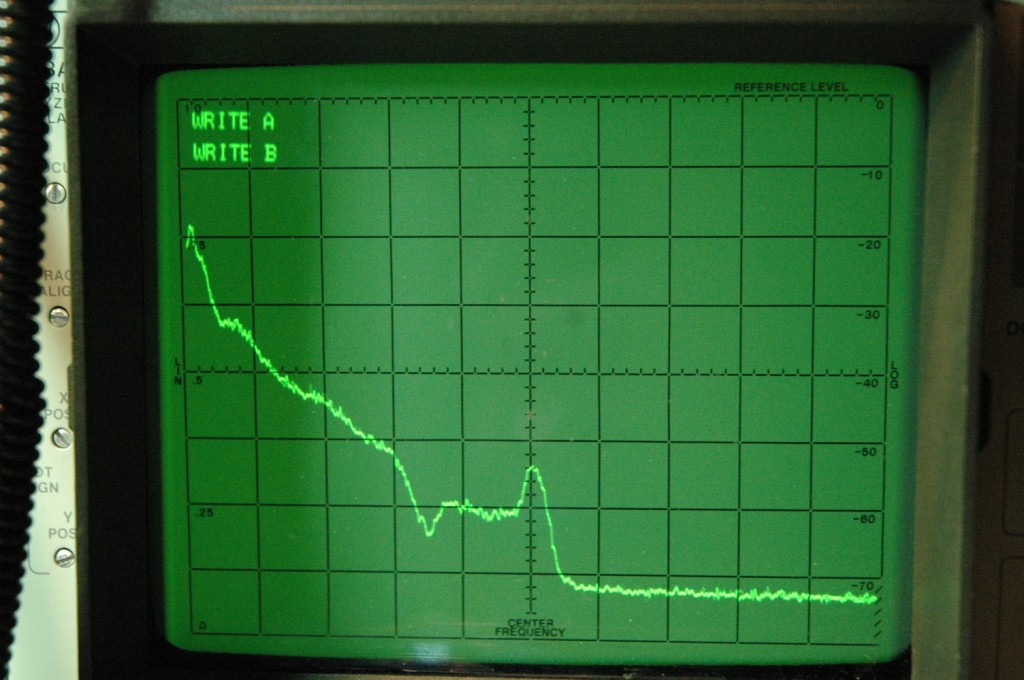

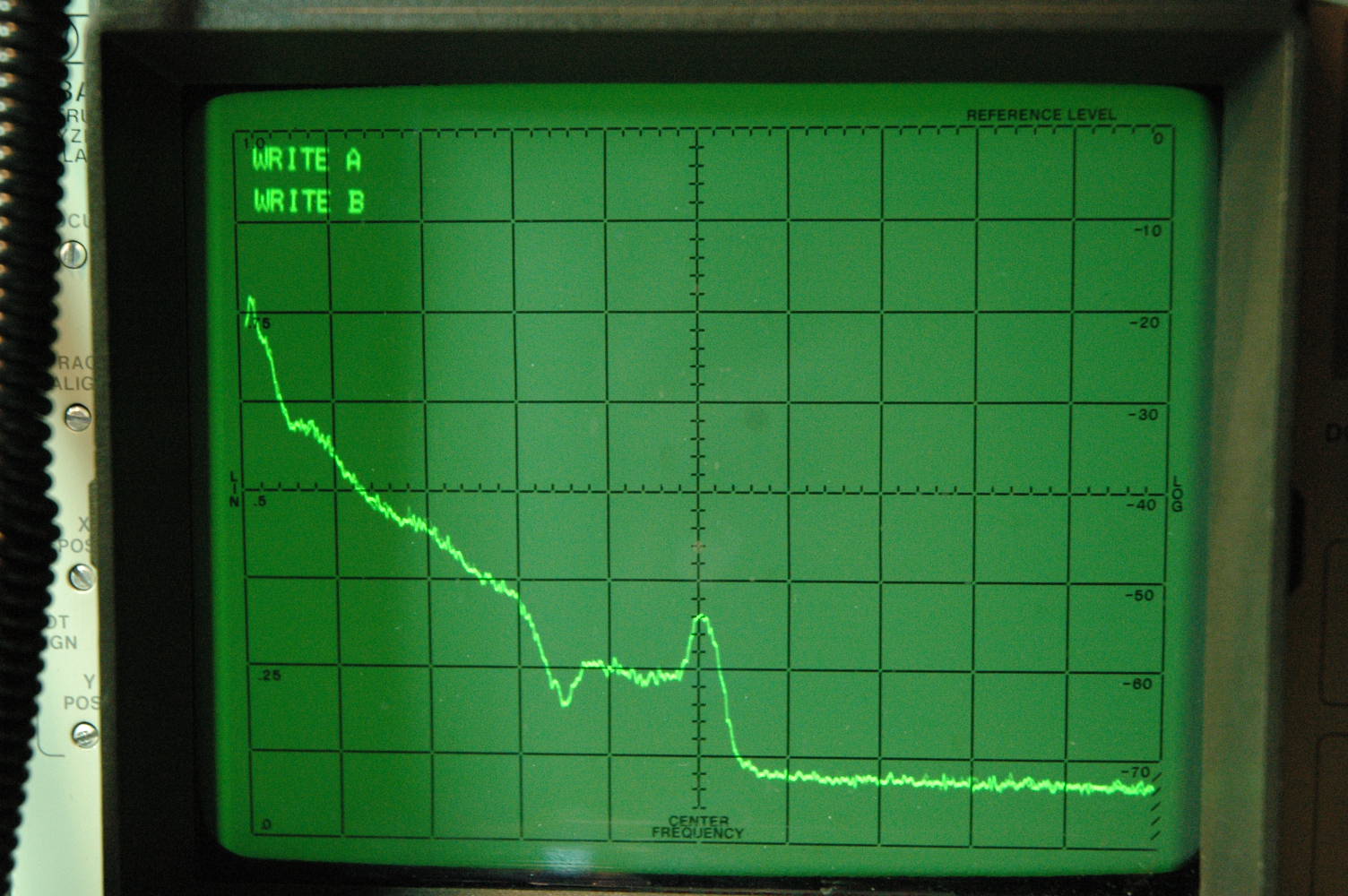

Op de SA: Verzwakker 40dB, referentielijn +20dBm, 20MHz/dev en 300Khz filterbandbreedte. Het filter doet zijn best op een rare piek na die te sterk is terwijl het filter daar pas 20dB is afgevallen.

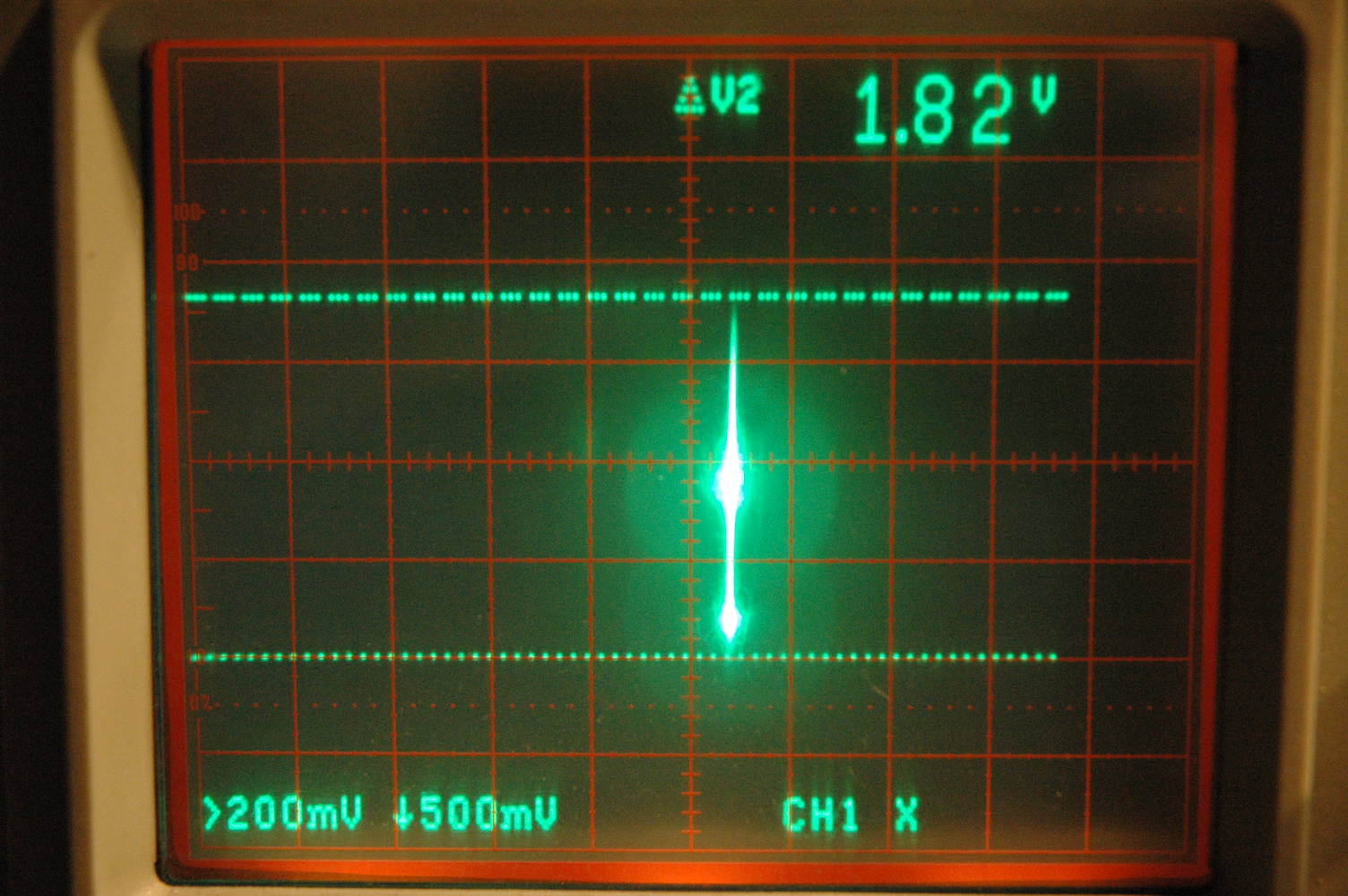

Ook gemeten met een 150MHz scoop door deze in X,Y mode te zetten en op de 50 ohm ingang met filter 1,75 tot 1,82Vpp (moeilijk precies te zien) en zonder 2,06Vpp
Ook op een HP3400A, Philips PM2454 en Trio VT106 Allemaal true RMS meters.
De HP heeft de grootste bandbreedte, de trio de kleinste. Ik heb geen manual van de laatste dus ik weet de precieze bandbreedtes niet. De philips is 2MHz. De Trio bedoeld voor audiogebruik.

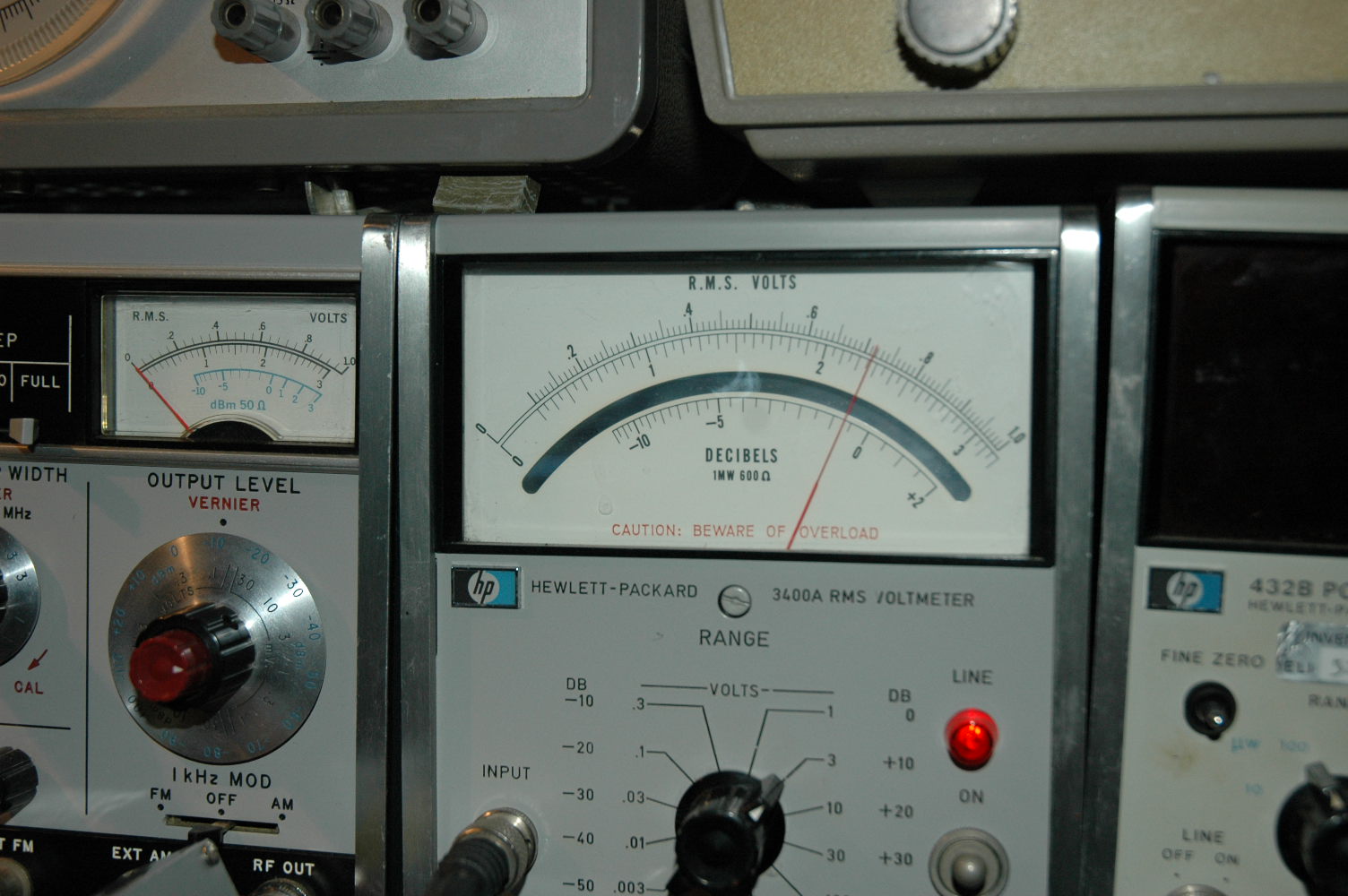

HP: 10MHz, 5% 10 Mohm/20pF met filter 2,32Vrms en zonder filter1,81V.
PM: met filter 1,61V, zonder 0,85V
Trio: 1,49V met en 0,44V zonder filter.
Nu nog aan het rekenen.
Een weerstand heeft een eigen ruis van -174dBm/Hz. Dat is de basis.
De scoop eerst. Dat was ongeveer 0,65V rms in 50 ohm dus ongeveer +9,2dBm
Het filter is 80MHz maar eigenlijk meet je tot 110MHz nog wat en dat valt binnen de scoopbandbreedte. Nu is 80 of 110MHz maar 1dB verschil tov 1Hz dus dat zal het niet zijn. We rekenen nu dat vermogen terug naar een eenheidsmaat. De ruis power per Hz. 80MHz is 79dB verschil tov 1Hz.
+9,2dBm -79 = -69,8dBm/Hz noise power
De ENR, equivalent noise ratio is 174-69,8=104,2dB
De SA geeft een heel breed beeld. De noise power loopt met de frequentie af. Als je het gemiddelde ongeveer uitrekent is dat ongeveer -18 dBm gemiddeld over 80MHz bij 300KHz filter (54,7dB) dus -18-54,7=72,7dB/Hz noise power. 174-72,7dB = 102. De ENR is dus 102dB klopt aardig met de scoop.
De RMS mreters is een andere verhaal want die zijn geen 50 ohm en veel smaller dan het filter. De bandbreedte kunnen we niet berekenen aan de hand van de ruisbron. Ten minste ik weet niet hoe

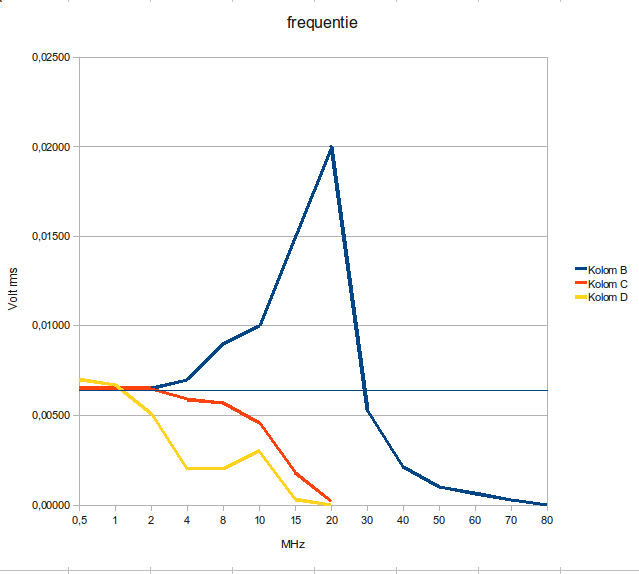

De echte gegevens heb ik ook geprobeerd te meten. De meetzender op -37dBm achter het 80MHz filter. Kolom B =HP, C=Philips, D=Trio.
De HP heeft een beurt nodig
Hij gaat vanaf 4MHz raar doen maar laat wel tot 80MHz signaal zien. De moeite waard om nog eens af te regelen.
De Philips haalt 20MHz en de Trio geeft het ook bij 20 MHz op
